In qualità di fornitore esperto di pompe a flusso assiale, ho potuto constatare in prima persona il ruolo fondamentale che queste pompe svolgono in varie applicazioni industriali e municipali. Una delle sfide più comuni affrontate dagli utenti è come aumentare l'altezza di aspirazione di una pompa a flusso assiale. In questo blog condividerò alcune strategie pratiche e approfondimenti basati sui miei anni di esperienza nel settore.
Comprendere l'altezza di aspirazione nelle pompe a flusso assiale
Prima di approfondire i metodi per aumentare l'altezza di aspirazione, è essenziale capire cos'è l'altezza di aspirazione e come influisce sulle prestazioni di una pompa a flusso assiale. L'altezza di aspirazione si riferisce alla distanza verticale tra la linea centrale della pompa e il livello del liquido nel serbatoio di aspirazione quando il livello del liquido è al di sotto della pompa. In altre parole, è l'altezza alla quale la pompa deve "tirare" il liquido per avviare il processo di pompaggio.
Le pompe a flusso assiale sono progettate per spostare grandi volumi di liquido a prevalenze relativamente basse. A differenza delle pompe centrifughe, che si affidano alla forza centrifuga per creare pressione, le pompe a flusso assiale utilizzano una girante simile ad un'elica per spostare il liquido assialmente attraverso la pompa. Questo design li rende ideali per applicazioni quali il controllo delle inondazioni, l'irrigazione e la circolazione dell'acqua in grandi serbatoi o bacini.
Tuttavia, le pompe a flusso assiale presentano limitazioni in termini di altezza di aspirazione. L'altezza di aspirazione massima di una pompa a flusso assiale è generalmente limitata dalla pressione del vapore del liquido, dalla pressione atmosferica e dalle caratteristiche di progettazione della pompa. Se l'altezza di aspirazione è troppo elevata, la pompa potrebbe subire cavitazione, che può danneggiare la girante e ridurre l'efficienza e la durata della pompa.
Fattori che influenzano il sollevamento dell'aspirazione
Diversi fattori possono influenzare l’altezza di aspirazione di una pompa a flusso assiale. Comprendere questi fattori è fondamentale per implementare strategie efficaci per aumentare la spinta di aspirazione.
Pressione di vapore del liquido
La pressione di vapore del liquido è la pressione alla quale il liquido passa dallo stato liquido allo stato di vapore. Quando la pressione all'ingresso di aspirazione della pompa scende al di sotto della pressione di vapore del liquido, il liquido inizia a vaporizzare formando bolle. Queste bolle possono collassare violentemente quando entrano nella regione ad alta pressione della pompa, provocando la cavitazione.
Per evitare la cavitazione, la pressione di aspirazione all'ingresso della pompa deve essere mantenuta al di sopra della pressione di vapore del liquido. Ciò significa che la massima altezza di aspirazione della pompa è limitata dalla pressione del vapore del liquido e dalla pressione atmosferica. Ad esempio, l'acqua a 20°C ha una pressione di vapore di circa 2,34 kPa. Al livello del mare la pressione atmosferica è di circa 101,3 kPa. Pertanto, la massima altezza di aspirazione teorica per l'acqua a 20°C è di circa 10,3 m (101,3 kPa - 2,34 kPa = 98,96 kPa e 98,96 kPa / (9,81 kN/m³) = 10,1 m).
Pressione atmosferica
La pressione atmosferica varia con l'altitudine e le condizioni meteorologiche. All'aumentare dell'altitudine la pressione atmosferica diminuisce, il che riduce la massima altezza di aspirazione teorica della pompa. Ad esempio, a un'altitudine di 1000 m, la pressione atmosferica è di circa 89,9 kPa, il che riduce la massima altezza di aspirazione teorica per l'acqua a 20°C a circa 9,0 m (89,9 kPa - 2,34 kPa = 87,56 kPa e 87,56 kPa / (9,81 kN/m³) = 8,9 m).
Progettazione della pompa
Anche il design della pompa, inclusa la forma della girante, il numero di pale e il corpo della pompa, possono influenzare l'altezza di aspirazione. Una pompa ben progettata con una girante ad alta efficienza e un involucro liscio può ridurre le perdite di pressione all'ingresso di aspirazione, con conseguente aumento dell'altezza di aspirazione.
Strategie per aumentare la portata di aspirazione
Ora che abbiamo compreso i fattori che influenzano l'altezza di aspirazione, esploriamo alcune strategie per aumentare l'altezza di aspirazione di una pompa a flusso assiale.
Ridurre la pressione del vapore del liquido
Un modo per aumentare l'altezza di aspirazione è ridurre la pressione del vapore del liquido. Ciò può essere ottenuto abbassando la temperatura del liquido o utilizzando un liquido con una pressione di vapore inferiore. Ad esempio, l'utilizzo di un refrigerante con una pressione di vapore inferiore a quella dell'acqua può aumentare l'altezza di aspirazione della pompa.
Aumentare la pressione atmosferica
Un altro modo per aumentare l'altezza di aspirazione è aumentare la pressione atmosferica all'ingresso di aspirazione. Ciò può essere ottenuto utilizzando un serbatoio di aspirazione pressurizzato o installando la pompa ad un'altitudine inferiore. Ad esempio, se la pompa è installata in un seminterrato o in una fossa, la pressione atmosferica all'aspirazione sarà maggiore rispetto a quella che si avrebbe se la pompa fosse installata al piano terra.
Migliorare il design della pompa
Migliorare il design della pompa può anche aumentare l’altezza di aspirazione. Ciò può essere ottenuto utilizzando una girante ad alta efficienza con un diametro maggiore e un numero inferiore di pale, in grado di ridurre le perdite di carico sulla bocca di aspirazione. Inoltre, l'utilizzo di un corpo pompa liscio e la riduzione al minimo del numero di curve e raccordi nella linea di aspirazione possono anche ridurre le perdite di pressione e aumentare l'altezza di aspirazione.
Utilizzare un sistema di adescamento
È possibile utilizzare un sistema di adescamento per riempire di liquido la pompa e la linea di aspirazione prima di avviare la pompa. Ciò può eliminare la necessità che la pompa "aspiri" il liquido da un livello basso, il che può aumentare l'altezza di aspirazione. Sono disponibili diversi tipi di sistemi di adescamento, inclusi sistemi di adescamento a vuoto, pompe autoadescanti e sistemi di aspirazione allagati.

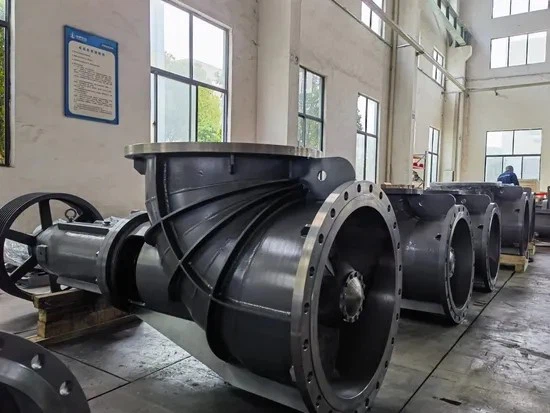

- Sistemi di adescamento sottovuoto: I sistemi di adescamento a vuoto utilizzano una pompa a vuoto per creare un vuoto nella pompa e nella linea di aspirazione, che aspira il liquido nella pompa. Questi sistemi vengono generalmente utilizzati per pompe con elevata altezza di aspirazione o per applicazioni in cui il livello del liquido nel serbatoio di aspirazione è al di sotto della linea centrale della pompa. Puoi saperne di più suPompa centrifuga a flusso assiale per vuotosul nostro sito web.
- Pompe autoadescanti: Le pompe autoadescanti sono progettate per adescarsi automaticamente senza la necessità di un sistema di adescamento esterno. Queste pompe hanno tipicamente un design speciale della girante e una camera di adescamento incorporata, che consente loro di aspirare il liquido da un livello basso. Puoi trovare maggiori informazioni suPompa autoadescante a flusso assialesul nostro sito web.
- Sistemi di aspirazione allagati: I sistemi di aspirazione allagati sono progettati per mantenere la pompa e la linea di aspirazione sempre piene di liquido. Ciò può essere ottenuto installando la pompa al di sotto del livello del liquido nel serbatoio di aspirazione o utilizzando un serbatoio di aspirazione pressurizzato. I sistemi di aspirazione allagati vengono generalmente utilizzati per pompe con una bassa altezza di aspirazione o per applicazioni in cui il livello del liquido nel serbatoio di aspirazione è al di sopra della linea centrale della pompa.
Ottimizza la linea di aspirazione
L'ottimizzazione della linea di aspirazione può anche aumentare l'altezza di aspirazione. Ciò può essere ottenuto utilizzando una linea di aspirazione di diametro maggiore, riducendo al minimo il numero di curve e raccordi nella linea di aspirazione e garantendo che la linea di aspirazione sia adeguatamente supportata e sigillata. Inoltre, l'utilizzo di un filtro o di un filtro sull'aspirazione può impedire l'ingresso di detriti nella pompa, riducendo così il rischio di cavitazione e danni alla pompa.
Conclusione
Aumentare l'altezza di aspirazione di una pompa a flusso assiale è una sfida critica per molte applicazioni industriali e municipali. Comprendendo i fattori che influenzano l'altezza di aspirazione e implementando le strategie descritte in questo blog, puoi aumentare l'altezza di aspirazione della tua pompa a flusso assiale e migliorarne le prestazioni e l'affidabilità.
Se stai cercando una pompa a flusso assiale di alta qualità o hai bisogno di assistenza per aumentare l'altezza di aspirazione della tua pompa esistente, non esitare a contattarci. Siamo un fornitore leader di pompe a flusso assiale con anni di esperienza nel settore e ci impegniamo a fornire ai nostri clienti i migliori prodotti e servizi. Puoi anche esplorare la nostra gamma diPompa a flusso assiale per dosaggio di prodotti chimicisul nostro sito web.
Riferimenti
- "Manuale della pompa" di Igor J. Karassik, Joseph P. Messina, Paul Cooper e Charles C. Heald.
- "Pompe centrifughe: progettazione e applicazione" di Heinz P. Bloch e Fred K. Geitner.
- "Pompe a flusso assiale: teoria, progettazione e applicazioni" di AJ Stepanoff.
