In qualità di fornitore di pompe a flusso misto verticale, spesso incontro richieste da parte dei clienti sulle differenze tra pompe a flusso misto verticale monostadio e multistadio. Comprendere queste differenze è fondamentale per fare la scelta giusta in varie applicazioni. In questo blog approfondirò le caratteristiche, i vantaggi e gli scenari adatti di entrambi i tipi di pompe.
Principio di funzionamento
Innanzitutto, comprendiamo il principio di funzionamento di base di una pompa a flusso misto verticale. UNPompa a flusso misto verticalecombina le caratteristiche delle pompe centrifughe e assiali. Impartisce energia al fluido mediante una combinazione di forza centrifuga e portanza generata dalle pale della girante, che sono angolate per spingere il fluido sia radialmente che assialmente.
Una pompa a flusso misto verticale monostadio ha una sola girante. Il fluido entra nella pompa, passa attraverso questa singola girante e quindi esce dalla pompa. La girante accelera il fluido, aumentandone la velocità e la pressione. Questo design semplice lo rende relativamente facile da utilizzare e mantenere.
D'altra parte, una pompa a flusso misto verticale multistadio è costituita da più giranti disposte in serie. Il fluido passa attraverso ciascuna girante in sequenza. Ciascuna girante aggiunge più energia al fluido, determinando un aumento della pressione complessiva maggiore rispetto a una pompa monostadio. Il fluido si sposta da uno stadio a quello successivo, aumentando gradualmente la pressione mentre avanza attraverso la pompa.
Caratteristiche prestazionali
Prevalenza e portata
La prevalenza di una pompa si riferisce all'altezza alla quale la pompa può sollevare il fluido, mentre la portata è il volume di fluido che la pompa può erogare per unità di tempo.
Le pompe a flusso misto verticale monostadio sono generalmente adatte per applicazioni in cui è richiesta una prevalenza da relativamente bassa a moderata, insieme a una portata elevata. Possono spostare in modo efficiente grandi volumi di liquidi su brevi distanze o ad un'altezza moderata. Ad esempio, nei sistemi di irrigazione in cui l'acqua deve essere trasferita da una sorgente ai campi vicini, una pompa monostadio può fornire la portata necessaria a una prevalenza ragionevole.
Le pompe a flusso misto verticale multistadio, invece, sono progettate per raggiungere prevalenze elevate. Possono gestire applicazioni in cui il fluido deve essere pompato a grande altezza o su lunghe distanze incontrando una resistenza significativa. Nei sistemi di approvvigionamento idrico di edifici a molti piani o nel pompaggio di pozzi profondi, le pompe multistadio sono spesso la scelta preferita. Sebbene la loro portata possa essere inferiore rispetto alle pompe monostadio a parità di potenza assorbita, possono generare pressioni molto più elevate.
Efficienza
L’efficienza è un fattore importante nella scelta della pompa, poiché influisce direttamente sui costi operativi. Le pompe a flusso misto verticale monostadio hanno in genere un'efficienza elevata al punto di progettazione, soprattutto quando funzionano a portate elevate e prevalenze da basse a moderate. Il loro design semplice riduce le perdite interne, consentendo loro di convertire gran parte della potenza in ingresso in lavoro utile.
Le pompe multistadio possono avere un'efficienza inferiore a portate inferiori a causa dei componenti interni aggiuntivi e della complessità del percorso del flusso. Tuttavia, nelle applicazioni ad alta prevalenza, possono essere più efficienti delle pompe monostadio perché possono raggiungere la prevalenza richiesta con un consumo energetico inferiore rispetto all'utilizzo di una pompa monostadio con una girante molto grande.
Progettazione strutturale
Complessità costruttiva
Le pompe a flusso misto verticale monostadio hanno una struttura relativamente semplice. Sono costituiti principalmente da una singola girante, un involucro, un albero e cuscinetti. Questa semplicità li rende più facili ed economici da produrre, installare e mantenere. Ci sono meno componenti che possono guastarsi e le parti di ricambio sono generalmente più facilmente disponibili.
Le pompe multistadio, invece, sono più complesse nella costruzione. Richiedono un allineamento preciso di più giranti, insieme a guarnizioni e cuscinetti aggiuntivi per garantire il corretto funzionamento. Il processo di produzione è più complicato e l’installazione richiede più abilità e attenzione ai dettagli. Anche la manutenzione può essere più impegnativa, poiché i problemi in una fase possono influire sulle prestazioni dell’intera pompa.
Requisiti di spazio
Le pompe monostadio sono generalmente di dimensioni più compatte. Occupano meno spazio, il che rappresenta un vantaggio nelle applicazioni in cui lo spazio è limitato, come nei piccoli impianti industriali o nelle unità di pompaggio mobili.
Le pompe multistadio sono più grandi e ingombranti a causa della presenza di più giranti e componenti associati. Potrebbero richiedere una sala pompe dedicata o un'area di installazione più ampia. Tuttavia, il loro design verticale consente comunque di installarle in spazi relativamente ristretti rispetto ad altri tipi di pompe.
Scenari applicativi
Pompe a flusso misto verticale monostadio
- Irrigazione: Come accennato in precedenza, le pompe monostadio sono ideali per gli impianti di irrigazione. Possono spostare rapidamente grandi volumi d'acqua da una fonte d'acqua, come un fiume o un pozzo, ai campi. La loro elevata portata garantisce che i campi siano adeguatamente irrigati in modo tempestivo.
- Drenaggio: Nelle zone soggette a inondazioni o nelle regioni basse, le pompe monostadio possono essere utilizzate per scopi di drenaggio. Possono rimuovere rapidamente l’acqua in eccesso dal terreno, prevenendo ristagni idrici e danni alle colture o alle infrastrutture.
- Circolazione dell'acqua di raffreddamento industriale: Molti processi industriali richiedono una fornitura continua di acqua di raffreddamento. Le pompe monostadio possono far circolare in modo efficiente l'acqua attraverso i sistemi di raffreddamento, mantenendo la temperatura adeguata delle apparecchiature.
Pompe verticali multistadio a flusso misto
- Fornitura idrica per edifici a molti piani: Negli edifici alti, le pompe multistadio sono essenziali per fornire acqua ai piani superiori. Possono generare l'alta pressione necessaria per superare la forza gravitazionale e fornire acqua ai piani superiori con una pressione sufficiente.
- Pompaggio profondo e ben pompato: Quando si estrae l'acqua da pozzi profondi, le pompe multistadio possono sollevare l'acqua da grandi profondità. La loro capacità di generare prevalenze elevate li rende adatti a questa applicazione impegnativa.
- Ritorno della condensa della centrale elettrica: Nelle centrali elettriche, le pompe multistadio vengono utilizzate per riportare l'acqua di condensa dal condensatore alla caldaia. I requisiti di alta pressione di questo processo sono ben soddisfatti dalle pompe multistadio.
Esempi di prodotti

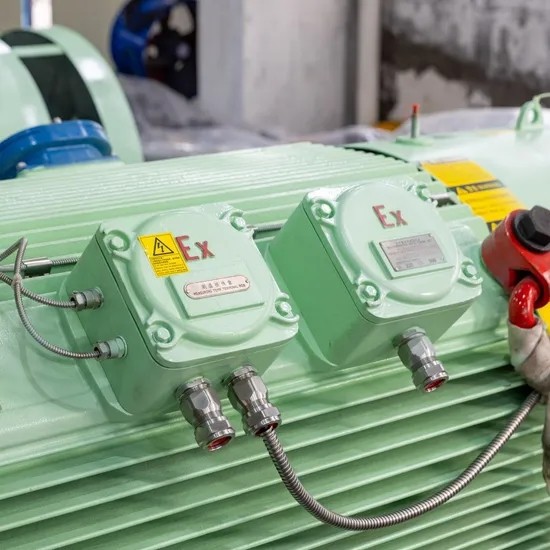

La nostra azienda offre una vasta gamma di pompe a flusso misto verticale per soddisfare le diverse esigenze dei clienti. Per le applicazioni monostadio, il nsPompa a flusso misto per circolazione di disidratazione della ghiaiaè una scelta popolare. È progettato per un'efficiente disidratazione e circolazione negli impianti di lavorazione della ghiaia. Grazie alla sua portata elevata e alle prestazioni affidabili, è in grado di gestire efficacemente la natura abrasiva dell'acqua carica di ghiaia.
Per esigenze multistadio, il nsPompa centrifuga a flusso misto per acque lurideè un'ottima opzione. È adatto per impianti di trattamento delle acque reflue in cui è necessario un pompaggio ad alta prevalenza per trasportare le acque reflue su lunghe distanze o verso impianti di trattamento elevati.
Conclusione
In sintesi, le principali differenze tra le pompe a flusso misto verticale monostadio e multistadio risiedono nei principi di funzionamento, nelle caratteristiche prestazionali, nella progettazione strutturale e negli scenari applicativi. Le pompe monostadio sono semplici, efficienti per applicazioni con prevalenza da bassa a moderata e ad alto flusso e hanno costi di installazione e manutenzione inferiori. Le pompe multistadio, invece, sono in grado di raggiungere prevalenze elevate, ma sono più complesse nella progettazione e richiedono maggiore attenzione durante l'installazione e la manutenzione.
Quando si sceglie tra una pompa a flusso misto verticale monostadio e multistadio, è essenziale considerare i requisiti specifici della propria applicazione, come la prevalenza richiesta, la portata, la disponibilità di spazio e il budget. Il nostro team di esperti è sempre pronto ad aiutarvi a prendere la decisione giusta. Se sei interessato alle nostre pompe a flusso misto verticale o hai domande sulla selezione della pompa, non esitare a contattarci per ulteriori discussioni e trattative per l'approvvigionamento.
Riferimenti
- Manuale della pompa, Karassik, IJ, Messina, JP, Cooper, PE e Heald, CC (2008).
- Pompe centrifughe: progettazione e applicazione, Stepanoff, AJ (1957).
