La cavitazione è un fenomeno che può avere un impatto significativo sulle prestazioni e sulla longevità delle pompe centrifughe. In qualità di fornitore di pompe centrifughe, comprendere in che modo la cavitazione influisce su queste pompe è fondamentale per fornire prodotti di alta qualità e soluzioni efficaci ai nostri clienti. In questo blog approfondiremo i dettagli della cavitazione, i suoi effetti sulle pompe centrifughe e come mitigarne gli impatti negativi.
Cos'è la cavitazione?
La cavitazione si verifica quando la pressione di un liquido in una pompa scende al di sotto della sua pressione di vapore. Quando ciò accade, nel liquido si formano bolle di vapore. Quando queste bolle vengono trasportate dal flusso del liquido verso regioni a pressione più elevata, collassano improvvisamente. Questo processo è noto come cavitazione.
La formazione e il collasso delle bolle di vapore sono dovuti principalmente alle condizioni di flusso all'interno della pompa. Ad esempio, quando il liquido entra nella girante di una pompa centrifuga, la velocità del liquido aumenta e, secondo il principio di Bernoulli, la pressione diminuisce. Se la pressione scende al di sotto della pressione di vapore del liquido, si verificherà la cavitazione.
In che modo la cavitazione influisce sulle pompe centrifughe
1. Prestazioni della pompa ridotte
Uno degli effetti più immediati della cavitazione su una pompa centrifuga è la riduzione delle prestazioni. Quando si verifica la cavitazione, le bolle di vapore occupano spazio all'interno della girante e della voluta della pompa. Ciò riduce l'area di flusso effettiva del liquido, portando ad una diminuzione della portata della pompa.
La presenza di bolle di vapore interrompe anche il flusso regolare del liquido attraverso la pompa. Invece di un flusso continuo e uniforme, il flusso diventa turbolento. Questa turbolenza provoca perdite di energia, che a loro volta riducono la prevalenza e l'efficienza della pompa. Di conseguenza, la pompa potrebbe non essere in grado di fornire la portata e la pressione necessarie per soddisfare le richieste del sistema.
Ad esempio, in un sistema di approvvigionamento idrico, se la pompa centrifuga presenta cavitazione, potrebbe non essere in grado di fornire acqua all'altezza desiderata o alla portata richiesta, determinando una distribuzione dell'acqua inadeguata.
2. Aumento del rumore e delle vibrazioni
La cavitazione è spesso accompagnata da un aumento del rumore e delle vibrazioni nella pompa. Il collasso improvviso delle bolle di vapore genera onde d'urto all'interno della pompa. Queste onde d'urto creano un rumore ad alta frequenza, che può essere udito come un crepitio o uno schiocco.
Le onde d'urto provocano anche vibrazioni meccaniche nei componenti della pompa. Nel corso del tempo, queste vibrazioni possono portare all'allentamento delle parti della pompa, al disallineamento e persino al danneggiamento dei cuscinetti e delle guarnizioni della pompa. Vibrazioni eccessive possono anche trasmettersi alle tubazioni e alle apparecchiature circostanti, causando ulteriori problemi e potenzialmente compromettendo la stabilità dell'intero sistema.
3. Erosione e danni ai componenti della pompa
L'effetto più grave e a lungo termine della cavitazione è l'erosione e il danneggiamento dei componenti della pompa. Quando le bolle di vapore collassano vicino alla superficie della girante o della voluta della pompa, le onde d'urto ad alta pressione generate dal collasso possono causare la rimozione di materiale dalla superficie. Questo processo è noto come erosione da cavitazione.
La girante è particolarmente vulnerabile all'erosione da cavitazione. L'impatto continuo delle onde d'urto può causare vaiolature, scanalature e persino la completa distruzione delle pale della girante. Poiché la girante è il cuore della pompa centrifuga, eventuali danni alla stessa possono comportare una significativa riduzione delle prestazioni della pompa e, infine, rendere la pompa inutilizzabile.
Anche la voluta e altre superfici interne della pompa possono essere interessate dall'erosione da cavitazione. Ciò può comportare un aumento delle perdite, una riduzione dell’efficienza e costi di manutenzione più elevati.
Tipi di pompe centrifughe soggette a cavitazione
Diversi tipi di pompe centrifughe possono essere più o meno soggetti alla cavitazione a seconda del loro design e applicazione.

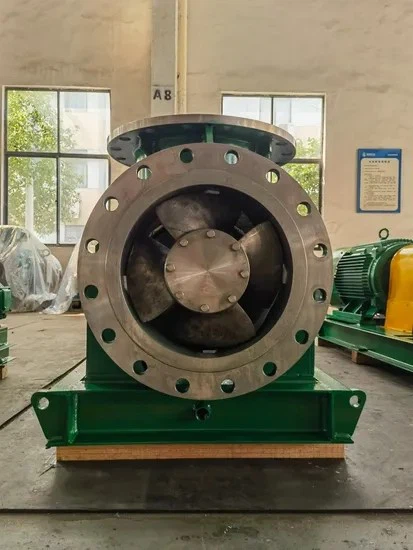

Pompa centrifuga orizzontale a singola aspirazione
UNPompa centrifuga orizzontale a singola aspirazioneè comunemente usato in varie applicazioni industriali e commerciali. In questo tipo di pompa il liquido entra nella girante da un lato. Se le condizioni di ingresso non sono progettate o mantenute adeguatamente, la pressione all'ingresso della girante potrebbe scendere al di sotto della pressione del vapore, provocando cavitazione. Ad esempio, se la tubazione di aspirazione è troppo lunga o ha un diametro ridotto, può causare una notevole caduta di pressione all'ingresso della pompa, aumentando il rischio di cavitazione.
Pompa centrifuga chimica
Pompe centrifughe chimichesono utilizzati per maneggiare prodotti chimici corrosivi e pericolosi. Queste pompe spesso funzionano in condizioni di temperatura e pressione specifiche. Se la pressione del vapore della sostanza chimica pompata è relativamente elevata o se la pompa funziona a temperatura elevata, aumenta il rischio di cavitazione. Inoltre, i materiali utilizzati nelle pompe chimiche devono essere resistenti sia alla corrosione che all’erosione da cavitazione, il che aumenta la complessità della progettazione e del funzionamento della pompa.
Pompa centrifuga autoadescante acqua olio
Pompe centrifughe autoadescanti acqua oliosono progettati per essere in grado di autoadescarsi senza la necessità di dispositivi di adescamento esterni. Tuttavia, durante il processo di adescamento e il normale funzionamento, se le condizioni di aspirazione non sono ottimali, può verificarsi cavitazione. Ad esempio, se la pompa è installata troppo in alto sopra il livello del liquido o se vi sono perdite d'aria nella linea di aspirazione, ciò può causare un calo di pressione all'ingresso della girante e portare alla cavitazione.
Mitigare gli effetti della cavitazione
1. Scelta corretta della pompa
Il primo passo per mitigare la cavitazione è selezionare la pompa giusta per l'applicazione. Ciò implica considerare fattori quali la portata richiesta, la prevalenza, le proprietà del liquido (inclusa la pressione del vapore) e le condizioni di aspirazione. Una pompa con un valore di prevalenza netta di aspirazione positiva disponibile (NPSHa) maggiore rispetto al valore di prevalenza netta di aspirazione positiva richiesta (NPSHr) dalla pompa ha meno probabilità di subire cavitazione.
2. Ottimizzare le condizioni di aspirazione
Migliorare le condizioni di aspirazione può ridurre significativamente il rischio di cavitazione. Ciò può essere ottenuto assicurandosi che la tubazione di aspirazione sia corta, diritta e abbia un diametro sufficientemente grande da ridurre al minimo le perdite di carico. La pompa deve inoltre essere installata ad un'altezza adeguata sopra il livello del liquido per mantenere un NPSHa sufficiente.
3. Utilizzo di dispositivi anti-cavitazione
Sul mercato sono disponibili vari dispositivi anti-cavitazione. Ad esempio, è possibile aggiungere giranti induttrici all'ingresso della pompa per aumentare la pressione sull'occhio della girante, riducendo il rischio di cavitazione. Un'altra opzione è quella di utilizzare diffusori o raddrizzatori di flusso nella linea di aspirazione per migliorare la distribuzione del flusso e ridurre la turbolenza.
4. Selezione dei materiali
La scelta dei materiali giusti per i componenti della pompa può anche aiutare a ridurre i danni causati dall’erosione da cavitazione. Per la girante e altri componenti critici possono essere utilizzati materiali con elevata durezza e resistenza all'erosione, come acciaio inossidabile o leghe speciali.
Conclusione
La cavitazione è un problema serio che può avere un impatto significativo sulle prestazioni e sulla durata delle pompe centrifughe. In qualità di fornitore di pompe centrifughe, ci impegniamo a fornire ai nostri clienti pompe e soluzioni di alta qualità per mitigare gli effetti della cavitazione. Comprendendo le cause e gli effetti della cavitazione e implementando misure adeguate per prevenirla e controllarla, possiamo garantire che le nostre pompe funzionino in modo efficiente e affidabile.
Se stai cercando una pompa centrifuga o hai bisogno di consigli su come affrontare la cavitazione nel tuo sistema di pompa esistente, non esitare a contattarci per una discussione dettagliata. Il nostro team di esperti è pronto ad assistervi nella scelta della pompa giusta e a fornire le migliori soluzioni per le vostre esigenze specifiche.
Riferimenti
- Karassik, IJ, Messina, JP, Cooper, PT e Heald, CC (2008). Manuale della pompa. McGraw-Professionista della collina.
- Stepanoff, AJ (1957). Pompe a flusso centrifugo e assiale: teoria, progettazione e applicazione. John Wiley & Figli.
